ISIS射频测试工具

ISIS是一款绿色，简单的射频测试工具，这款软件用于计算低通滤波器的频响，您可以按Calc求解滤波器的阶数与衰减频响曲线，在smith圆图中点击任一地方或继续拖动可显示阻抗值、等效的R/C/L网络与反射系数，而且您也可以在Edit中输入数值再回车，或拖动ScrollBar，非常的简便。另外，ISIS绿色版还用于电流的测试，在Edit中输入命令再回车可将该命令传给66319用于debug，按Config&Test开始测试，有需求的用户可在此点击下载！

软件功能

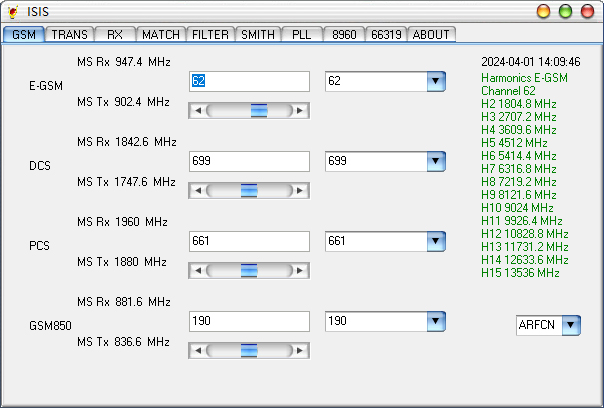

1、GSM

ARFCN用于查询GSM信道频率以及对应的谐波频率，您也可以在Edit中输入信道再按回车。在右下角您可以选择PCL PVT ORFS SPUR，这些都来自于3GPP TS 51.010。

2、TRANS

用于单位转换，您可以在Edit中输入数字再按回车。Balun基于正负90度相移和阻抗匹配的原理，按LC求解。

3、RX

用于噪声计算，按set即可。

4、MATCH

用于计算L型匹配网络和PI型T型衰减网络。按LC求解所需LC网络，按Sparam求解已知网络的S参数。按Resistance求解衰减网络，按Attenuation求解已知网络的衰减系数与S参数。

5、FILTER

用于计算低通滤波器的频响，按Calc求解滤波器的阶数与衰减频响曲线。

6、SMITH

在smith圆图中点击任一地方或继续拖动可显示阻抗值、等效的R/C/L网络与反射系数。您也可以在Edit中输入数值再回车，或拖动ScrollBar。

7、PLL

按Calc求解所需参数与频率锁定时间曲线。

8、8960

用于GSM手机的测试。在Edit中输入命令再回车可将该命令传给8960用于debug。

测试时先按TestPlan出现如下窗口。按Config使配置生效，按StartTest开始测试。

9、66319

用于电流的测试。在Edit中输入命令再回车可将该命令传给66319用于debug。按Config&Test开始测试。

软件特点

1、具备出色的测量精度，能够准确捕捉射频信号的细微变化，为测试提供可靠的数据支持。

2、工具的操作界面设计简洁，用户友好，即使是非专业人士也能快速上手，轻松完成测试任务。

3、集成了多种射频测试功能，包括信号分析、频谱扫描等，满足用户多样化的测试需求。

4、该工具在长时间运行过程中表现出色，稳定性高，能够确保测试结果的连续性和可靠性。

5、支持多种接口和协议，能够与多种设备和系统进行连接，方便用户进行集成和扩展。

软件亮点

1、工具能够实时分析测试数据，并即时提供反馈，帮助用户快速发现潜在问题，提升测试效率。

2、支持多种扩展模块和接口，用户可以根据实际需求进行灵活配置，实现更高级别的测试功能。

3、工具内置智能化算法，能够自动识别和适应不同测试场景，降低操作难度，提升测试准确性。

4、提供全面的售后服务，包括技术支持、培训等，确保用户在使用过程中得到及时帮助和解决方案。

5、适用于通信、电子、航空航天等多个领域，具有广泛的适用性和市场需求。

更新日志

v2.02版本

1、操作简单快捷，界面清晰。

2、修复常见bug。

3、优化了部分程序。
