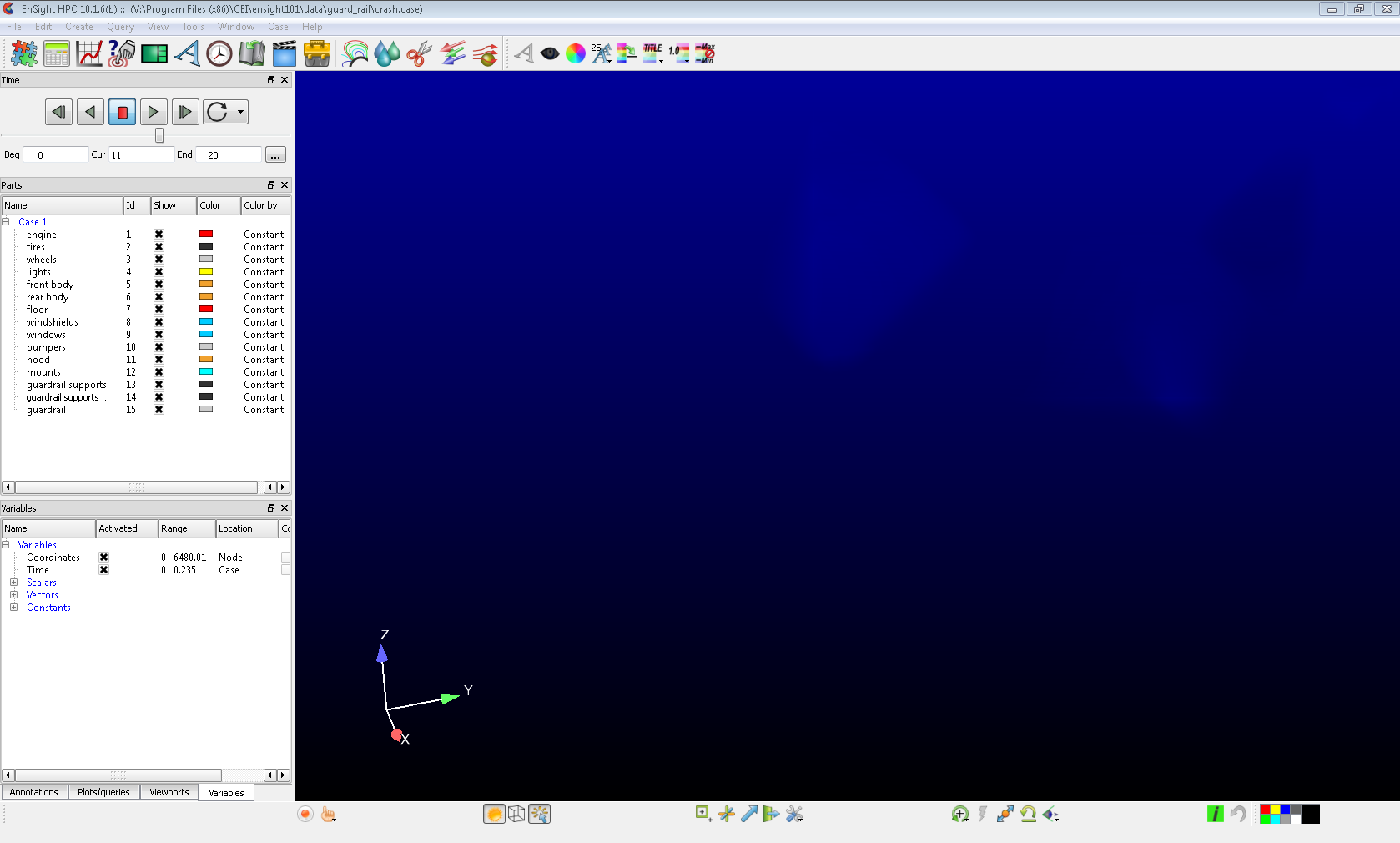

EnSight可视化与后期处理软件

EnSight软件由美国CEI公司研发，是当今世界领先的计算流体力学数据后处理软件，拥有比当今任何同类工具更多、更强大的功能，让您对工程数据的理解与交流变得无比轻松，与当今任何可视化或后处理工具相比，EnSight除了常用的后处理功能之外，还拥有更多更强大的功能，它可以让你看到以往无法显示和记录的东西，例如通过GUI完成如沿着流线生成截面动画等操作，甚至还提供了一些旨在满足后处理和可视化的CAE用户需求的产品范围，使用起来非常的不错，需要的用户赶紧来本站下载体验一下吧。

软件特色

一、功能

1、可视化功能

– 体渲染

– 表面着色

– 等值线

– 流线，迹线，面内流线;

– 涡核

– 流体分离线，流体再附着线

– 截面图

– 向量图

– 等势图

– 图表显示

– 镜像拷贝，旋转拷贝

– 立体显示

– 纹理映射

– 高品质，高速的半透明显示

– 同时显示多个数据

2、动画功能

– 通过简单操作可印象深刻的动画

– 非稳态计算动画（按时间顺序生成动画）

– 变形动画

– 粒子追踪（也可生成按时间顺序运行的粒子轨迹）

– 动画书（Flipbook，3维形状保存到内存，并编辑参数、生成动画）

– 关键帧动画（可以随意转换角度来生成动画）

– 路径动画（可以沿着样条曲线移动相机）

– 视频文件的合并（与随时间变化的动画同步播放）

– 各种函数计算功能

二、求解主界面

1、热流体分析，结构分析，振动分析等，各种解算器

– 热流体分析

AcuSolve, ADINA-CFD, ANSYS Airpak, ANSYS CFX,ANSYS FLUENT, ANSYS Icepak, AVL FIRE,

CFD++,CFD-ACE+, CONVERGE, CRUNCH CFD, FIDAP,FINE/Open, FLOW-3D, FrontFlow/red,

inonCFD, KIVA, OpenFOAM, PAM-FLOW, Particleworks, Poly_ow, PowerFLOW,

RADIOSS-CFD, RFLOW, SCRYU/Tetra, STAR-CD, STAR-CCM+, STREAM, VECTIS, XFlow，热设计Pac等。

– 结构分析，碰撞分析和振动分析

ADINA, ADVENTURECluster, ANSYS AUTODYN, ANSYS Mechanical, Dytran, I-DEAS, Marc, MSC Nastran, NX Nastran, LS-DYNA, PERMAS, RADIOSS-CRASH, SIMULIA Abaqus FEA 等

·放大机理分析

ADAMS

– 粒子分析

Barracuda, EDEM, RFLOW

– 声学分析

ACTRAN

– 铸造分析

FLOW-3D

– 其他

PLOT3D，TECPLOT，CGNS等。

– CAD界面

Plot3D, TECPLOT, CGNS, STL, Wavefront OBJ,VRLM

可以购买不同导入格式的许可证，如：

V4，V5 CATIA格式

Pro / ENGINEER格式

IGES格式

STEP格式

ACIS格式

JT格式

配置的要求：

CEI的产品家族可以支持小到一台笔记本电脑，大到在大型系统（比如PowerWalls和CAVES）上进行虚拟现实(VR)显示。EnSight软件对硬件系统的要求，可按优先考虑级别由高到低，从内存、显卡和CPU三个方面进行配置。

一、内存——最高优先级别

最基本的要求是，必须有足够大的内存才能将数据导入EnSight。所需的内存大小很大程度上取决于模型的大小。对EnSight来说，决定模型大小最重要的因素是网格量，而不是文件在硬盘上所占空间的大小。以下介绍了计算机内存量及其适用的后处理模型规模。

2 GB  —— 可以运行EnSight，但可能较慢，只能导入最小的网格量（<2M）的模型。

4 GB  —— 可以舒服地处理小规模数据（网格数<5M），可能对10M左右的模型来说，速度有些慢。

8 GB  —— 可以舒服地处理大至20M网格的模型，最大到40M网格也是可能的。

16 GB —— 可以舒服地处理大多数40M网格的模型。最大到80M网格也是可能的。

更多内存，请按每多一个GB的内存增加2.5M网格量来推导。

上述的网格只适用于简单网格，不是多面体网格。多面体网格则需要更多的内存。

二、显卡要求——高优先级别

EnSight是一个可视化的软件，它会优先利用高级显卡的功能优势。推荐使用较新的（过去几年内生产的）工作站显卡（Quadro或FirePro），但GeForce和Radeon也运作良好。如果您正要购买新的显卡，要购买最新一代的。其他显卡如英特尔集成显卡也可以用，但并不推荐使用。有关显卡以及显卡如何影响EnSight的信息，请阅读这里。

无论什么类型的显卡，都需要足够的显存来加载可见的几何形状。需要注意的是，这里“可见的几何形状”与模型的几何形状并不相同。通常，大多数3D网格是不可见的，但2D网格是可见的。每10M的三角形需要1 GB的显存。体渲染需要更多的显存。

三、CPU——低优先级别

EnSight可以使用的最大线程数取决于使用的是哪一款EnSight产品。对于大多数的CPU来说，一个CPU核上运行一个线程，但有些CPU可以在一个核上运行多个线程。

用户不应期望看到在后处理中使用更多的线程，会像在CAE求解软件一样可以大幅提升性能。在EnSight10.1中，可预期的最大改进是利用变量计算器计算新变量。其他可以从多个线程中受益的操作有：剪切、等值面和粒子跟踪的创建。图形显示也可以稍快，尤其在使用部分透明的时候。

EnSight新功能

1、更加逼真

图形系统经过彻底完善，模型可呈现极其逼真的效果。您的模型可以根据各种不同的材质，具有逼真的阴影、反光和折射等效果，演示出完整的、专业的外观。此外，通过新的放置与操纵光源的功能，可视化工作实现了前所未有的惊人的完整性。

2、卓越性能  

复杂的可视化往往需要大量计算机资源来支持。EnSight 10.2升级的渲染管线，不仅可以逼真地可视化，而且能有效地使用您的计算资源，以确保您从EnSight获得最高的性能。

3、交流数据

为工程师提供了更多交流数据的选择。将保存的图像设置为透明背景，可以很容易地把它们置入演示文稿或报告。用户在创建可视结果演示时，可以在200多个预设的调色板中进行选择，以确保用户对您的数据有最完整的理解。

4、图形

– 表面材料：预置的材料库，比如布、塑料及金属等，增加模型逼真度。

– 创建几何：添加地板、墙或天花板等场景，以备增加内容。

– 光源选项：多达8种光源，聚光光源、方向光或点光源等，以增加真实性。

– 表面流(LIC)：可用“线积分卷积”（LIC）替换限于表面的流线。

– 更大的图形场景：占用更少显存

– 表面编辑器：用颜色、变量、纹理和其他更多功能取代颜色对话框

5、处理能力：

– SoS数据处理(EnSight HPC)：取消了每个子数据集必须有相等数量的部件和变量的要求

– SoS通信(EnSight HPC)：服务器现在可以绕过SoS系统，直接向客户端传送数据

– “客户端－服务器”的反向连接：现在可以从服务器连接到客户端

6、查询与绘制

– 查询图例：查询的名称现在独立于曲线图的图例描述

– 新的查询类型—常量vs.变化的部件：剪切部件在定义域内进行扫描式移动，将整合后的信息收集到查询

7、3D浏览器：

– 新的基于流览器的3D观看器——新的3D浏览器名为EnVision：设计成取代EnLiten和Reveal的产品

– 光线追踪：输出具有照片级别真实质感的阴影、反光等的图像或动画

– 更佳渲染质量：精确到每个像素的阴影、反光映射和GGX高光模式

– PNG透明背景：远比Photoshop更佳的图像掩模处理

– 未定义变量值的部件颜色：用未定义变量给部件着色时，可使用部件原色、隐藏或用零值的颜色。

– 用变量定义透明度：指定一个变量用于透明度，同时指定另一个变量用于着色

8、性能

– 瞬态SoS：利用集群，极大地加快了瞬态数据的可视化

– 变量编辑器：调色板互动速度的重大进步

– 更快速的动画书：比原来快了7倍！

9、其他新功能

– 新的变量类型：部件常量每个时间步，整个部件可有一个单独的值

– T对涡轮机械处理的改进：对称与周期性的粒子追踪

– OpenFoam并行数据导入：直接从processorN目录导入 点击阅读

– 协同处理：监视并发现模拟运行中新出现的时间步

– 多个案例数据集的时间轴：根据每个导入的案例，指定一个主时间轴。冻结或独立移动每个案例的时间轴。
